12um 384x288 USB išvesties kompaktiško dydžio šiluminis modulis

Modelio numeris

Sg - htm03u2 - t9

Sg - htm03u2 - T15

Šiluminis modulis

Vaizdo jutiklis

„Vox“ neuvalytos židinio plokštumos masyvai

Maks. Rezoliucija

384 × 288

Kadrų dažnis

Reguliuojamas, nuo 6Hz iki 50Hz

Pixel intervalas

12 μm

Atsakymo bangos juosta

8 μm iki 14 μm

Netd

≤ 40mk (@ 25 ° C), f# = 1,0

Objektyvas (židinio nuotolis)

9,7 mm

15,4 mm

F skaičius

F1.0

F1.0

Ifov

1,2mrad

0,8mrad

Vaizdo laukas (H × V)

26,46 ° × 19,81 °

17 ° × 12,8 °

Min. Fokusavimo atstumas

2m

5m

Temperatūros matavimas

Temperatūros diapazonas

- 20 ° C ~+150 ° C ir 100 ° C ~ 550 ° C.

Temperatūros tikslumas

Maks. (± 2 ° C, ± 2%) esant aplinkos temperatūrai 25 ° C ir objekto temperatūra virš 0 ° C

Temperatūros atstumas

(Remiantis 0,65 × 0,65 m)

10 m (tolimiausias)

15 m (tolimiausias)

Termografijos taisyklė

3 temperatūros matavimo taisyklių tipai, 21 taisyklės (10 taškų, 10 regionų ir 1 linija)

Duomenų išvestis

16 bitų temperatūros duomenys

Vaizdo ekranas

Kontrasto koregavimas

Taip

Ryškumo reguliavimas

Taip

Paletės

15 reguliuojamų spalvų paletės, numatytoji balta karšta

FFC (plokščio lauko pataisos) režimas

Automatinis, rankinis, išorinis pataisa

Dde

Taip

Bendrasis

Aparatūros sąsaja

USB2.0 FPC

Galia

DC 5 V ± 5%

Energijos suvartojimas

≤0,55W

Vibracija ir šokas

Vibracija: sinusoidinė vibracija, 20 m/s ², 3 - ašis

Smūgis: pusės sinuso banga, 30 g/11 ms, 3 - ašis 6 - kelias

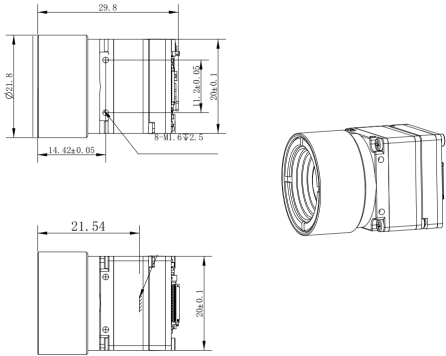

Dimensija

29,8 mm*20 mm*20 mm

29,8 mm*20 mm*20 mm

Svoris

≤22G

≤22G

Darbinė temperatūra

- 40 ° C ~ 70 ° C.
