1280x1024/640x512 Tinklo ir skaitmeninio dvigubo išvesties SWIR fotoaparato modulis
Specifikacija
Modelis | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Jutiklis | Vaizdo jutiklis | 1/2 ″ „Sony Ingaas Global“ užrakto SWIR jutiklis IMX990 | 1/4 ″ „Sony Ingaas Global“ užrakto SWIR jutiklis IMX991 |
| Efektyvūs taškai | Apytiksliai. 1,34MP | Apytiksliai. 0,34MP | |
| Pixel dydis | 5 μm | ||
Objektyvas | Atsakymo bangos ilgis | 1000 ~ 1700 nm | |
| ICR | 2 palaikymo režimai: Plati grupė: 1000 ~ 1700NMNARROW BAND: 1450 ~ 1700NM | ||
| Židinio nuotolis | 17 mm ~ 510 mm, 30x optinis mastelio keitimas | ||
| Diafragma | F2.8 ~ F5.5 | ||
| Vaizdo laukas | H: 21,3 ° ~ 0,71 °, v: 17,1 ° ~ 0,57 °, d: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, v: 9,3 ° ~ 0,3 °, d: 14,8 ° ~ 0,47 ° | |
| Artimas fokusavimo atstumas | 1m ~ 10m (platus ~ tele) | ||
| Mastelio keitimo greitis | Apytiksliai. 7S (optinis pločio ~ tele) | ||
Vaizdo įrašas | Suspaudimas | H.265/H.264/H.264H/MJPEG | |
| Rezoliucija | 25/30/50/60Fps@1280 × 1024 | 25/30/50/60Fps@640 × 512 | |
| Vaizdo bitų tarifas | 32 kbps ~ 16Mbps | ||
| Garso įrašas | AAC / MP2L2 | ||
| LVDS vaizdo įrašas | 25/30/50/60Fps@2MP (1920 × 1080) | ||
Tinklas | Saugojimas | TF kortelė (256 GB), FTP, NAS | |
| Tinklo protokolas | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Palaikymas | ||
| Firmware atnaujinimas (LVDS) | Tik programinę -aparatinę įrangą galima atnaujinti per tinklo prievadą | ||
| Bendri įvykiai | Judėjimas, klastojimas, SD kortelė, tinklas | ||
| IV | „Tripwire“, kryžminės tvoros aptikimas, įsibrovimas, apleistas objektas, greitas - | ||
| Triukšmo mažinimas | 2d/3d | ||
| Ekspozicijos režimas | Neautomatinis, automatinis, diafragmos prioritetas, užrakto prioritetas | ||
| Poveikio kompensacija | Palaikymas | ||
| Užrakto greitis | 1/1 ~ 1/30000s | ||
| Fokusavimo režimas | Automatinis/vadovas/pusiau automatinis | ||
| Elektroninis defogas | Palaikymas | ||
| Šilumos migla | Palaikymas | ||
| Apversti | Palaikymas | ||
| Eis | Palaikymas | ||
| Skaitmeninis mastelio keitimas | 16x | ||
| Išorinis valdymas | Ttl | ||
| Sąsaja | „4Pin Ethernet“ prievadas, 6pin Serial & Power Port, 5Pin Audio Port.30Pin LVDS | ||
| Ryšio protokolas | „Sony Visca“, „Pleco D/P“ | ||
| Eksploatavimo sąlygos | - 30 ~+60 ° C/20%~ 80%RH | ||
| Sandėliavimo sąlygos | - 40 ~+70 ° C/20%~ 95%RH | ||
| Maitinimo šaltinis | DC 12v | ||
| Energijos suvartojimas (TBD) | AVG: 6W; Maks.: 11W | ||

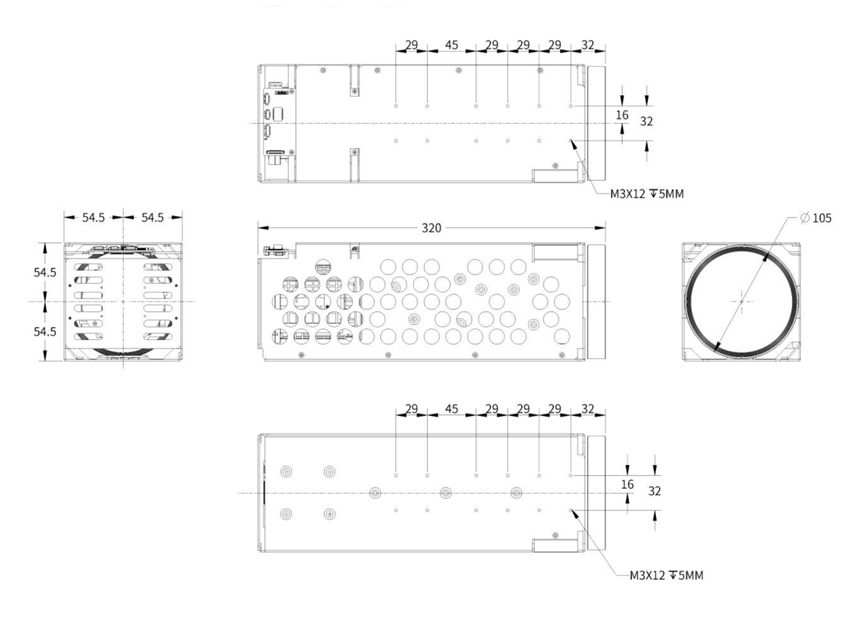

| Matmenys (l*w*h) | Apytiksliai. 320 mm*109 mm*109 mm | ||
| Svoris | 3,1 kg | ||
Tinklo sąsaja
| Tipas | PIN kodo numeris | PIN vardas | Aprašymas |
| J2_4pin Ethernet sąsaja | 1 | Ethrx - | Adaptive Ethernet prievadas, internetas RX - |
| 2 | ETHRX+ | Adaptyvusis eterneto prievadas, internetas RX+ | |
| 3 | Ethtx - | Adaptive Ethernet prievadas, interneto TX - | |
| 4 | ETHTX+ | Adaptyvusis eterneto prievadas, internetas TX+ | |
| J3_6pin Power & UART sąsaja | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL lygis 3.3v, „Pelco“ protokolas | |
| 4 | TXD1 | TTL lygis 3.3v, „Pelco“ protokolas | |
| 5 | Rxd0 | TTL lygis 3.3v, Viskos protokolas | |
| 6 | TXD0 | TTL lygis 3.3v, Viskos protokolas | |
| „J1_5Pin“ garso sąsaja | 1 | Audio_out | Garso įrašas (iš eilės) |
| 2 | GND | GND | |
| 3 | Audio_in | Garsas (eilutė) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS sąsaja
| Uostas | Numeris | PIN vardas | Aprašymas |
| J4_30PIN LVDS sąsaja (panaši į „Sony 30Pin Digital“ sąsają) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC išvestis (DC+7V ~+12 V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL 3.3 V lygis, Visca protokolas, tas pats su TXD0 J3_6PIN prievade. Bet negali prisijungti tuo pačiu metu. | |
| 19 | UART1_RX | TTL 3.3 V lygis, Visca protokolas, tas pats su RXD0 J3_6PIN prievade. Bet negali prisijungti tuo pačiu metu. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | TXOUT0+ | ||
| 23 | Txout1 - | ||
| 24 | TXOUT1+ | ||
| 25 | Txout2 - | ||
| 26 | TXOUT2+ | ||
| 27 | TxoutClk - | ||
| 28 | „TXOUTCLK+“ | ||
| 29 | Txout3 - | ||
| 30 | TXOUT3+ |
