12 μm 640 × 512 USB (CVBS/TIPE - C/MIPI pasirenkama) Kompaktiško dydžio temperatūros matavimo šiluminis modulis
|
Modelio numeris |
Sg - dtm06u (c, m) 2 - x |
Sg - dtm06u (c, m) 2 - tx |
Sg - dtm03u (c, m) 2 - x |
Sg - dtm03u (c, m) 2 - tx |
Sg - dtm02u (c) 2 - x |
Sg - dtm02u (c) 2 - tx |
|
Šiluminis modulis |
||||||
|
Vaizdo jutiklis |
Neįturintas „Vox“ mikrobolometras |
|||||
|
Pixel intervalas |
12 μm |
|||||
|
Atsakymo bangos juosta |
8 μm iki 14 μm |
|||||
|
Maks. Rezoliucija |
640 × 512 |
384 × 228 |
256 × 192 |
|||
|
Kadrų dažnis (FPS) |
50 |
25 |
50 |
25 |
50 |
25 |
|
Objektyvas (židinio nuotolis) |
9.1/13/19/25mm |
9,1/13 mm |
4/7/10 mm |
|||
|
F skaičius |
F1.0/ F1.0/ F1.1/ F1.2 |
F1.0 |
F1.0 |
|||
|
Vaizdo laukas (H × V) |
45,9 ° × 36,9 °/32,9 ° × 26,6 °/ 22,6 ° × 18,2 °/17,3 ° × 13,8 ° |
28,7 ° × 21,7 °/20,1 ° × 15,1 ° |
46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 ° |
|||
|
Tempo matavimas |
N/A. |
Palaikymas |
N/A. |
Palaikymas |
N/A. |
Palaikymas |
|
Temperatūros matavimas |
||||||
|
Temperatūros diapazonas |
LT režimas: - 20 ° C ~+150 ° C; HT režimas: 0 ° C ~+550 ° C. |
|||||
|
Matavimo klaida |
Maks. (± 2 ° C, ± 2%); Darbinė temp: - 20 ° C ~+50 ° C. |
|||||
|
Vaizdo ekranas |
||||||
|
Vaizdo koregavimas |
Ryškumas, kontrastas, aštrumas |
|||||
|
Detalių patobulinimas |
Palaikymas |
|||||
|
Įgyti |
Automatinis/vadovas |
|||||
|
Triukšmo mažinimas |
2d/3d |
|||||
|
Apversti |
Palaikymas |
|||||
|
Veidrodis |
Palaikymas |
|||||
|
Pseudo - Spalva |
18 spalvų paletės reguliuojamos |
|||||
|
Kryžminis |
Rodymas/dingimas/paslėpti |
|||||
|
Vaizdo apdorojimas |
NUC korekcija, skaitmeninio triukšmo filtras, DDE |
|||||
|
Vaizdo įrašas |
||||||
|
Vaizdo įrašas |
UVC/BT.656/MIPI/LVDS/CVBS |
UVC/CVB |
||||
|
Išplėtimo sąsaja |
USB/MIPI/CVBS/TIPAS - C. |
USB/CVBS/TIPAS - C. |
||||
|
Serijinis ryšys |
UART serijinis prievadas |
|||||
|
Bendrasis |
||||||
|
Galia |
DC 4,5 ～ 5,5 V; CVB: DC 4.5–20 V. |
|||||
|
Energijos suvartojimas |
≤0,7W@25 ° C. |
≤0,7W@25 ° C. |
≤0,55W@25 ° C. |
|||
|
Darbinė temperatūra |
- 40 ° C ~ 70 ° C. |
|||||
|
Sandėliavimo temperatūra |
- 40 ° C ~ 80 ° C. |
|||||
|
Darbinė drėgmė |
≤95% RH (ne - kondensacija) |
|||||
|
Šokas |
6,06g atsitiktinis, 3 - ašis, sinusinės bangos vibracija |
|||||
|

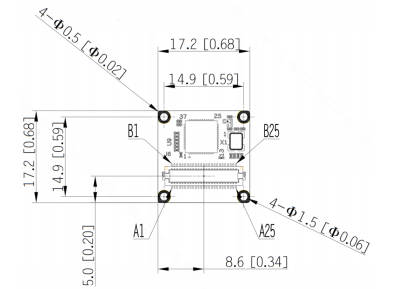

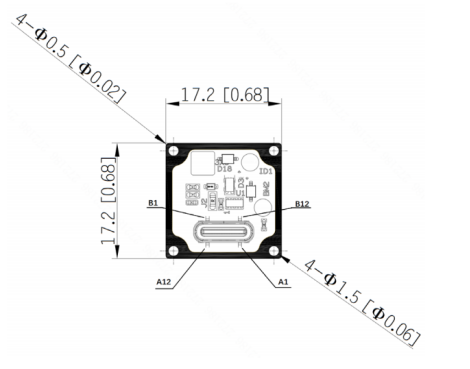

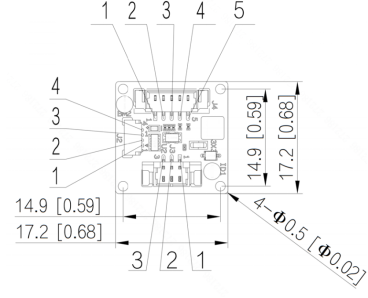

Dimensija |
17,3 mm*17,3 mm*10,8 mm (be objektyvo tarpiklio žiedinės uodegos plokštės) |
|||||
|
Svoris |
5G (be objektyvo tarpiklio žiedinės uodegos plokštės) |
|||||
